Déantar beagnach gach ciseal a thugann a cruth do chábla optúla a easbhrú agus a fhoirmiú san am céanna. An feadán PBT a chosnaíonn na snáithíní, an maolán daingean ar shnáithín laistigh 900 µm, an ciseal leapa faoin armúr, an seaicéad seachtrach atá os comhair solas na gréine agus creimirí don chéad tríocha bliain - leáigh an ceann trí easbhrúiteoir aon scriú, déanta ag dísle croscheann, agus reoite ina chéimseata deiridh cúpla méadar.

Is é an t-ord sin an fáth go bhfuil níos mó tábhachta ag baint le huimhir amháin ar an mbileog sonraí easbhrúite ná mar a ghlacann ceannaitheoirí de ghnáth: anCóimheas L/D, fad eitilte an scriú roinnte ar a thrastomhas. Iompraíonn scriú 90 mm ag 30:1 thart ar 2,700 mm d'fhad eitilte; Déanann an scriú céanna ag 24:1 thart ar 2,160 mm. Níos faide a dhíoltar go rialta mar níos fearr. In obair chábla is minic nach mbíonn sé - mar ní hamháin go seachadann an scriú aschur, seachadann sé leá ag teocht agus comhsheasmhacht ar leith, agus dearadh an chéim foirmithe le sruth thart ar an leá sin.

Clúdaíonn an treoir seo cad a dhéanann L/D ag gach stáisiún easbhrúite i ngléasra cábla-bhealaigh, conas a idirghníomhaíonn sé leis an uirlisiú foirmithe, agus nuair a stopann fad breise ag cabhrú agus a thosaíonn sé ag costas an táirge duit.

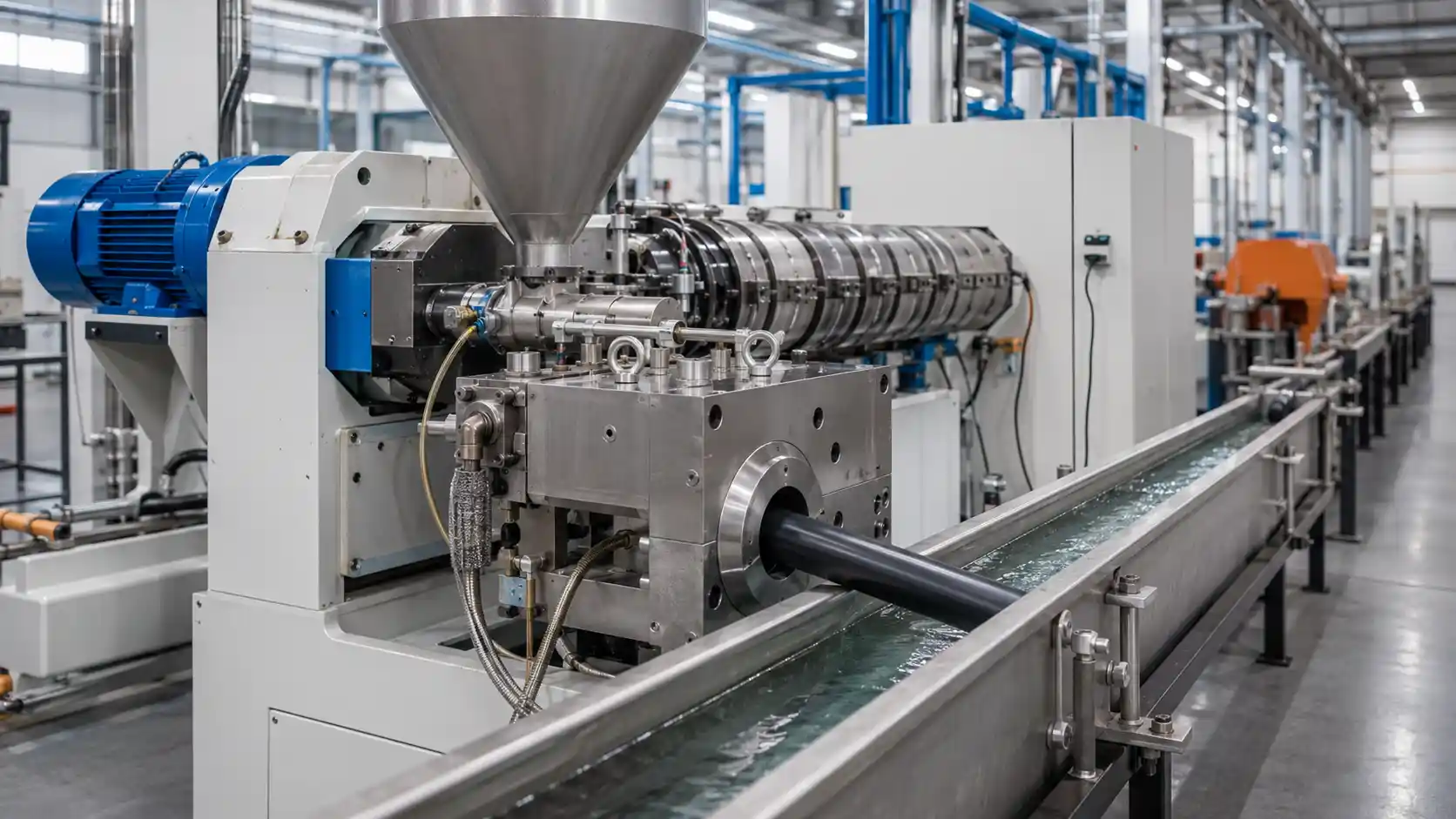

Nuair a tharlaíonn easbhrúite agus foirmiú ar líne cábla

Níl próiseas easbhrúite amháin ag gléasra cábla. Tá go leor aige, rud a roinntear mórán ach amháin an focal "easbhrúiteoir":

• Sciath tánaisteach (feadán scaoilte).Cruthaíonn easbhrúiteoir beag feadán PBT timpeall ar shnáithíní glóthacha atá líonta nó tirim{-a bhfuil bac orthu, ar ardluas líne agus lamháltas tríthoiseach an-daingean.
• Maolán daingean.Feidhmíonn easbhrúiteoir an-bheag maolán teirmeaplaisteach díreach os cionn 250 µm snáithín brataithe chun snáithín laistigh de 900 µm a tháirgeadh.
• Scaill agus leapachas istigh.Feidhmíonn easbhrúiteoir meánach poileitiléin thar an gcroí shnáithe roimh armúrtha.
• Clúdú seachtrach agus seaicéadáil.Baineann an t-easbhrúdóir is mó ar an líne le PE, LSZH nó PVC thar an croí críochnaithe - thar théip chruach, armúr rocach nó aramid, uaireanta mar phróifíl figiúr-8 le teachtaire lárnach.

Réimsíonn na comhdhúile ó theirmeaplaisteacha innealtóireachta hygroscópacha go foirmlithe saor ó halaigine atá lánlíonta. Tá raon aschuir ó chúpla kg/u go cúpla céad. Ag sonrú L/D “caighdeánach” amháin trasna adéantúsaíocht cábla snáthoptaiceráthaíochtaí líne go bhfuil an chuid is mó de na stáisiúin sin ag rith an scriú mícheart.

An méid a thomhaiseann L/D, i dtéarmaí cábla

Is cóimheas crutha é L/D, ní rátáil toillte:

• L- fad oibre eitilte an scriú, ó chúl an oscailt beathaithe go dtí an rinn.
• D- trastomhas an scriú, agus is é sin an rud a shocraíonn aicme aschuir an mheaisín i ndáiríre.

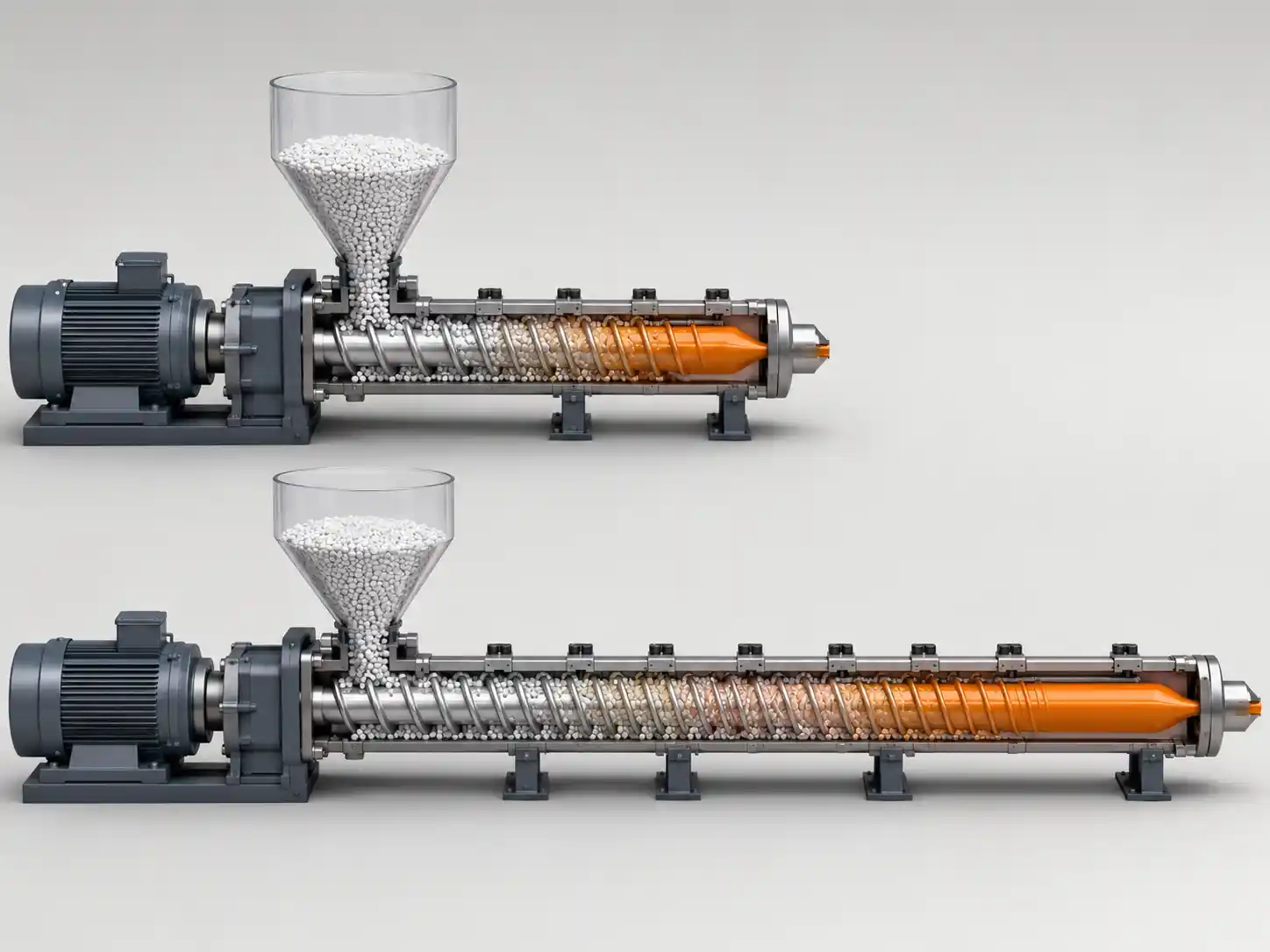

Is féidir le scriú maolánach 45 mm-feadán agus scriú clúdú 120 mm a bheith 30:1 araon agus tá siad éagsúil faoi dheich ó thaobh aschur. Tá an meaisín 45 mm ag táirgeadh feadán 2.5 mm ag 200 m/nim; tá balla 2 mm á tháirgeadh ag an meaisín 120 mm thar chroílár 15 mm ag 40 m/nim. Cóimheas céanna, poist go hiomlán difriúil. Socraíonn cumhacht trastomhas agus tiomána an uasteorainn tréchur; Socraíonn L/D cé mhéad seomra a bheidh ag an scriúleá, homogenise agus brúan cumaisc sula nglacann an croscheann ar láimh agus go dtosaíonn sé á fhoirmiú.

Míníonn sonraí struchtúracha amháin an chuid is mó den mhearbhall. Fanann an chuid beathaithe thart ar an fad céanna is cuma cé chomh fada is atá an scriú. Téann gach trastomhas a chuireann tú isteach i leá agus méadrú - isteach i gcáilíocht leá agus brú - ní isteach sa bheathú. Mar sin ní í an cheist riamh "an dteastaíonn uaim níos mó fad"; is é "an bhfuil gá leis an gcomhdhúil seo, ag an aschur seo, níos mó leá nó níos mó méadraithe".

Cén fáth go bhfuair easbhrúiteoirí níos faide, agus cén fáth ar fhan línte cábla gearr

Bhí gnáth-mheaisín 20:1 ann go luath sna 1960idí agus áiríodh 24:1 mar scriú fada. Ó shin i leith tá an margadh ginearálta imithe aníos, go dtí an pointe go bhfuilDéileáiltear le 30:1 go 36:1 anois mar an réamhshocrú tráchtálaar mheaisíní scriú-aonair-ginearálta. Is tairiscint choitianta é sin ó thógálaithe meaisíní, ní caighdeán foirmiúil ó aon chomhlacht caighdeáin - idirdhealú ar fiú a choinneáil nuair a chuireann luachan síos ar 36:1 mar "caighdeán tionscail".

D'fhan tagairtí innealtóireachta níos coimeádaí, ag cur síosscriú aonair-L/D mar 20 go 30 go hiondúil, agus 24 an luach is coitianta, agus nótaí oibre a rinne piaraí le déanaí-go bhfuiltá an brú i dtreo 30:1 agus ina dhiaidh sin á thiomáint go príomha ag tréchur agus ag meascadh éilimh, agus am cónaithe mar an praghas a íocadh.

Níor lean easbhrúite cábla den chuid is mó an sruth sin, ar chúis a bhaineann go sonrach leis an tionscal:ní shocraíonn an t-easbhrúdóir an ráta táirgthe - a dhéanann an cábla.Is ionann an t-aschur agus an luas líne arna iolrú ar thrasghearrthach an chiseal atá á chur i bhfeidhm, agus socraítear an dá cheann ag an táirge agus ag an eilimint is moille ar an líne, arb é de ghnáth an umar fuaraithe, an capstan, an bolb nó an snáitheáil in aghaidh an tsrutha. De ghnáth ritheann easbhrúiteoir clúdú i bhfad faoi bhun a chumas. Is é an fad a cheannaítear chun tréchur a shealú nach sroichfidh tú choíche ná fad a chuireann am cónaithe amháin le comhdhúil arbh fhearr leis gan é.

Cén fad breise a cheannaíonn iarbhír ar líne cábla

• Cumas leá- leá atá lán leáite, aonfhoirmeach teirmeach. Ar líne feadán scaoilte taispeánann sé seo suas go díreach mar chomhsheasmhacht tiús bhalla agus roundness; éiríonn ábhar neamhleádaithe nó grádán teochta trasna an leá ina ubhagán agus ina éalárnacht i bhfeadán le balla 0.2 mm.
• Giniúint brú- brú cinn gan luas scriú iomarcach. Is é seo an rud is tábhachtaí ag an dá stáisiún beag: maolán daingean, áit a bhfuil an bás an-sriantach, agus easbhrúite feadán maolánach, nuair a aistríonn cobhsaíocht brú díreach isteach i gcobhsaíocht trastomhas.
• Homogenisation- dáileadh cothrom breiseán. Is é seo an argóint is láidre maidir le fad ar líne clúdú amuigh faoin aer, áit a bhfuil 2-3% carbóin dubh a bheith scaipthe go haonfhoirmeach nó an chosaint UV ar chábla aeróige 30-bliain a bheith ina chrannchur.
• Scairteadh- crios dí-chomhbhrúite agus vent le haghaidh taise agus so-ghalaithe, nach gcuireann aon rud le haschur ach a ídíonn fíorfhad.

Nuair a stopann na gnóthachain aschuir

Má chuirtear L/D leis, ní ardaítear aschur ar feadh tréimhse éiginnte, toisc go suíonn an teorainn in aghaidh an tsrutha sa rannán beathaithe - de ghnáth agus taispeánann an dá mhodh teipe i ngléasraí cábla:

• Tá scriúnna beaga teoranta ag an chasmhóimint.Ar scriú feadáin maolánach 45 mm, ní féidir an cainéal a dhoimhniú ach go dtí seo sula mbíonn an trastomhas fréimhe ró-tanaí agus go bhfuil baol ann go gclisfidh an scriú ar an scriú. Ritheann línte feadáin mhaoláin isteach anseo sula dtéann siad isteach i bhfad leá.
• Tá scriúnna móra teoranta ag beathú.De réir mar a dhoimhnítear an cainéal beathaithe, stopann an scriú líonadh go hiontaofa agus déanann an t-aschur flattens beag beann ar a fhad. Tá millíní LSZH an-líonta, lena n-dlús mórchóir difriúil agus frithchuimilt dromchla, ag beathú difriúil ó PE nádúrtha - cúis amháin is féidir le scriú a oibríonn ar líne clúdú PE díomá a dhéanamh ar an meaisín céanna ag rith cumaisc saor ó halaigine-.

Braitheann iompar soladach ar dhlús mórchóir, cruth millíní agus frithchuimilte i gcoinne an bharaille i gcoinne an scriú, agus sin an fáth aalt beatha eitrithele scornach beatha fuaraithe i gceart is féidir a choinneáil aschur dreapadóireachta i gcás ina Plateaus bairille mín. Má thairgeann soláthraí meaisín níos faide mar an leigheas ar aschur íseal, faigh amach ar dtús cé acu an bhfuil an srianadh fad leá ar chor ar bith, nó beathú, chasmhóiminte, cumhacht tiomána - nó go simplí an luas líne a cheadaíonn an cábla.

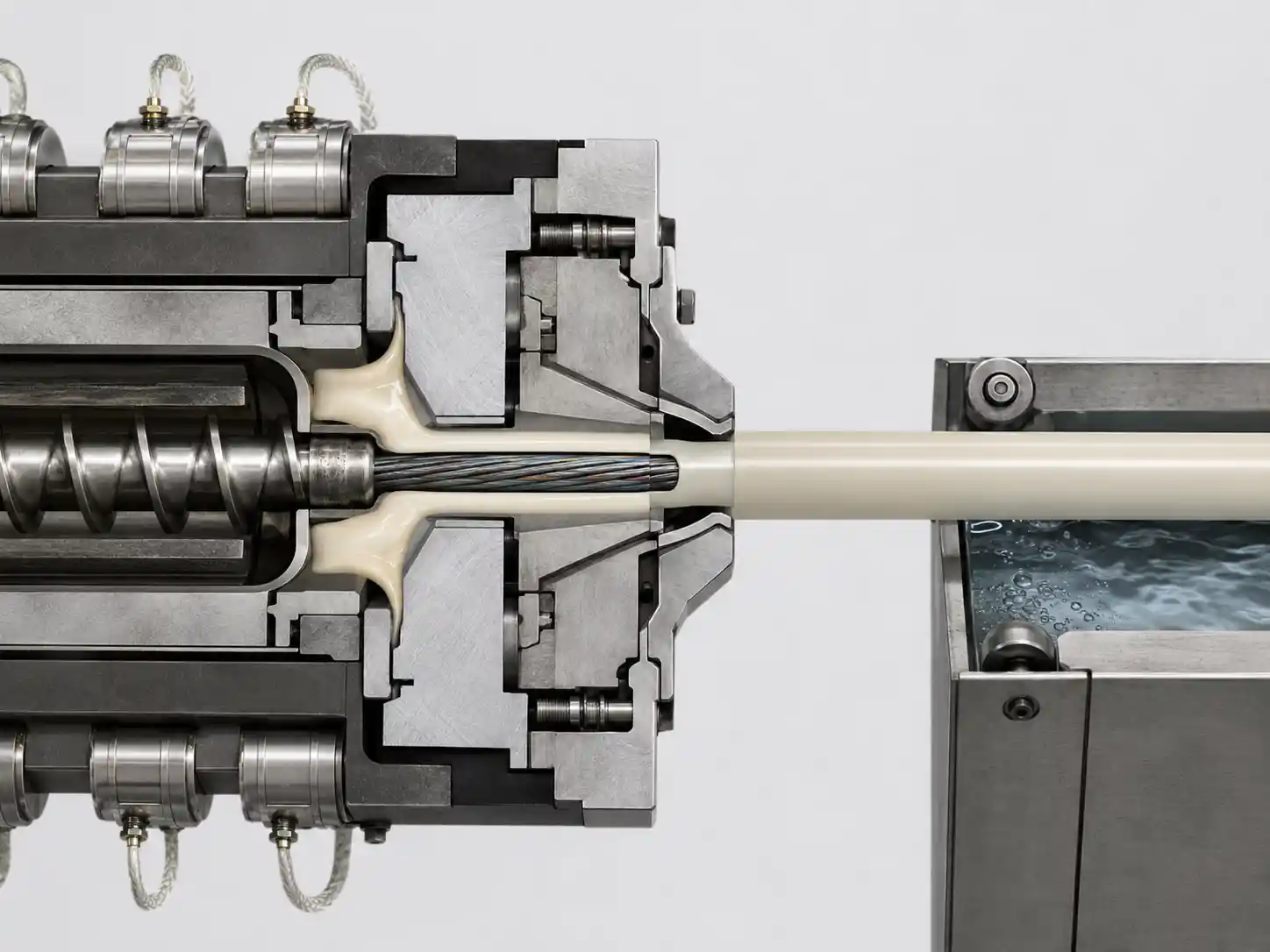

Ó scriú go croscheann: áit a n-éireoidh an t-easbhrú le cábla a fhoirmiú

Láimhseálann an scriú an leá go dísle croscheann, agus tá gach rud a rinne an scriú go maith nó go dona le hoidhreacht ag an gcéim fhoirmithe.

• Cineál uirlisí.Feadán scaoilte agus úsáid jacketing is móuirlisí feadáin, áit a bhfágann an leá an dísle mar annulus agus tarraingíonn sé anuas go dtí an croí - riachtanach nuair nach mbíonn an leá i dteagmháil leis na snáithíní.Uirlisiú brú, nuair a chomhlíonann leá an croí taobh istigh den dísle, úsáidtear é áit a bhfuil gá le greamaitheacht. Go ginearálta ritheann uirlisiú feadáin ag brú ceann níos ísle ná easbhrúite píopa nó próifíl, rud a lagaíonn go ciúin an cás le haghaidh alt méadraithe fada ar scriú clúimh.
• Tarraing-anuas.Tarraingítear an annulus anuas go toisí deiridh idir dísle agus fuarú. Braitheann an tarraingt sin ar an neart leá, agus titeann an neart leá de réir mar a ardaíonn an teocht leá. Le scriú a ritheann níos teo ná mar a dearadh an próiseas dó, tugann sé leá a sags, a théann ubhchruthach agus a chailleann comhlárnacht balla - locht foirmithe le cúis easbhrúite.
• Fholúis agus fuaraithe.Ar línte feadán scaoilte, rialaíonn folús crosshead trastomhas an fheadáin agus cuireann sé cosc ​​​​ar thitim, agus socraíonn próifíl an umar fuaraithe iompar crapadh an fheadáin chríochnaithe. Bhí an dá tiún timpeall ar theocht leáite ar leith ag teacht go dtí an dísle.

Sin an fáth nach féidir L/D a mheas mar shonraíocht meaisín ina aonar. Ar líne cábla tá sé afoirmiparaiméadar: socraíonn sé staid theirmeach an leá ag an bpointe a gcuirtear an chéimseata faoi ghlas.

L/D ag stáisiún

Feadán scaoilte (sciath tánaisteach)

Tá PBTan t-ábhar feadán scaoilte ceannasachas a stiffness, friotaíocht ceimiceach agus cobhsaíocht tríthoiseach - agus tá sé hygroscópach, hidrealú sa leá mura bhfuil sé triomaithe go dtí taise iarmharach an-íseal, a shonraítear go hiondúil sna céaduithe faoin gcéad. Tugann sé sin dhá bhealach: triomaigh go maith agus rith -scriú stáitse amháin, nó vent agus íoc as an fad.

Triomaíonn an chuid is mó de na línte feadáin scaoilte, rud a choinníonn scriú aonchéime 25:1 go 30:1{-inmharthana ar thrastomhas beag. Is srian teirmeach seachas toirtmhéadrach é an srian cinneadh ag an stáisiún seo, mar gheall arcruthaítear ró-fhad snáithín sa phróifíl fuaraithe, de réir mar a chrapadh an feadán ar shnáithíní a bhí cúpláilte leis agus iad fós te. Cuireann obair fhoilsithe ar rialú EFL riachtanais tipiciúla áit ar bith ó náid gocodán de aon faoin gcéad ag brath ar dhearadh an chábla, bainte amach trí bhainistiú pointe múchadh agus am dwell. Bogann scriú a sheachadann leá níos teo ná an pointe dearaidh an fhuinneog fhuaraithe ar fad agus tarraingíonn sé EFL agus postálann sé -crapadh easbhrúite leis - agus sin an fáthrialú fad bhreisa bhaineann leis an gcomhrá sonraíochta scriú, ní hamháin sa chomhrá trí -fuarú.

Maolán daingean

Cuireann maolán daingean ciseal teirmeaplaisteach i bhfeidhm go díreach os cionn 250 µm snáithín brataithe ag aschur an-íseal trí dhísle sriantach, le sciath aicrioláit faoi bhun nach bhfuil mórán lamháltas teirmeach aige. Ceannaíonn fad anseo cáilíocht leá agus cobhsaíocht brú seachas tréchur - ach ceannaíonn sé freisin am cónaithe ar chomhdhúil ina suí milliméadar ó shnáithín nach logh áit te. Is gnáth scriúnna gearra, dea-phróifíle. Éilimh chodarsnacha natógálacha feadán daingean-maolánacha agus scaoilte-an léiriú is soiléire ar an bhfáth nach féidir le sonraíocht scriú amháin gléasra a chlúdach.

Clúdú poileitiléine

An stáisiún is fulangaí. Tá fuinneog phróiseála leathan ag MDPE agus HDPE, agus ciallaíonn uirlisí feadáin ag brú cinn measartha go dtiocfaidh rannóg méadraithe fada ar ais níos lú ná mar a thugann an bhileog sonraí le tuiscint. Nuair a thuilleann an fad é a choinneáil ná scaipeadh - carbóin dubh agus UV nó-ní mór breiseáin a dháileadh go cothrom tríd an mballa. Is gnách go n-éiríonn le scriú bhacainn nó meascáin ag 25:1 go 30:1 é sin níos fearr ná scriú ginearálta níos faide. Sa chás go bhfuil caidéal leáite feistithe le haghaidh cobhsaíochta trastomhais, imíonn an argóint brú do 36:1 den chuid is mó.

LSZH agus clúdú lasrach

An stáisiún is lú fulangaí ar an líne.Comhdhúile halaigine íseal-náid deatach-lódálacha líontóirí mianraí an-ard a iompar, agus tosaíonn trihydrate alúmanaim ag scaoileadh uisce nach bhfuil i bhfad níos airde ná gnáth-theocht próiseála polyolefin - gurb é an dianscaoileadh go beacht an mheicníocht a dhéanann an lasair cumaisc-retardant, agus go beacht cad nach féidir a tharlóidh laistigh den bairille. Tá slaodacht ard, teas ard lomadh agus spás cloiginn íseal teirmeach le chéile i bhfuinneog chaol.

Is é seo an cás is soiléire i easbhrúite cábla áitis fearr L/D níos lú: scriúnna níos giorra, próifílí lomadh íseal, fuarú flaithiúil, luasanna coimeádacha scriú. Comparáid a dhéanamh idir aniompar próiseála na n-ábhar clúdú PE, LSZH agus PVCis pointe tosaigh i bhfad níos táirgiúla é maidir le roghnú scriúnna ná figiúirí L/D a chur i gcomparáid le luachana.

Raonta L/D molta de réir stáisiúin

Déan iad seo a láimhseáil mar phointí tosaigh le haghaidh comhrá le scriú-dhearthóir, ní mar sonraíochtaí. Trastomhas, doimhneacht cainéal, próifíl comhbhrú, raon luas scriú agus chasmhóiminte tiomána go léir bogadh an freagra.

Venting in aghaidh triomú ar líne cábla

Is iad na scriúnna dhá chéim aeráilte an cás is láidre do L/D fada áit ar bith i ngléasra cáblaí. Ní leáíonn an crios dí-chomhbhrú agus vent - a luaitear go coitianta ag thart ar 4 go 6 thrastomhas - agus ní ghineann sé aon bhrú; bíonn sé ann chun taise agus so-ghalaithe a tharraingt amach as an leá sula ndéanann an chuid méadraithe é a athbhrú don chroscheann.

Is é an gnáthriail ná go dteastaíonn scriú dhá chéim 30:1 chun aschur scriú aonchéime 24:1 a mheaitseáil. Ní bheidh ann ach amháin nuair a bhíonn an trastomhas céanna ag an dá cheann, an luas scriú, an pacáiste tiomána, an t-ábhar, doimhneacht an chainéil, an brú dísle agus an uasteorainn teocht leá. Is liúntas pleanála é, ní foirmle.

I gcás fhormhór na ngléasraí cábla, is fearr leis an eacnamaíocht triomú. Piocann PBT agus go leor comhdhúile líonta taise sa stóráil, agus tá triomadóir rite tobair níos saoire ná sé thrastomhas bairille, scriú, téimh agus spás urláir - móide seachnaítear na fadhbanna tuilte vent a d’fhéadfadh dara céim atá líonta go páirteach a chruthú ar líne ina mbíonn aschur faoi réir luas na líne seachas an t-oibreoir.

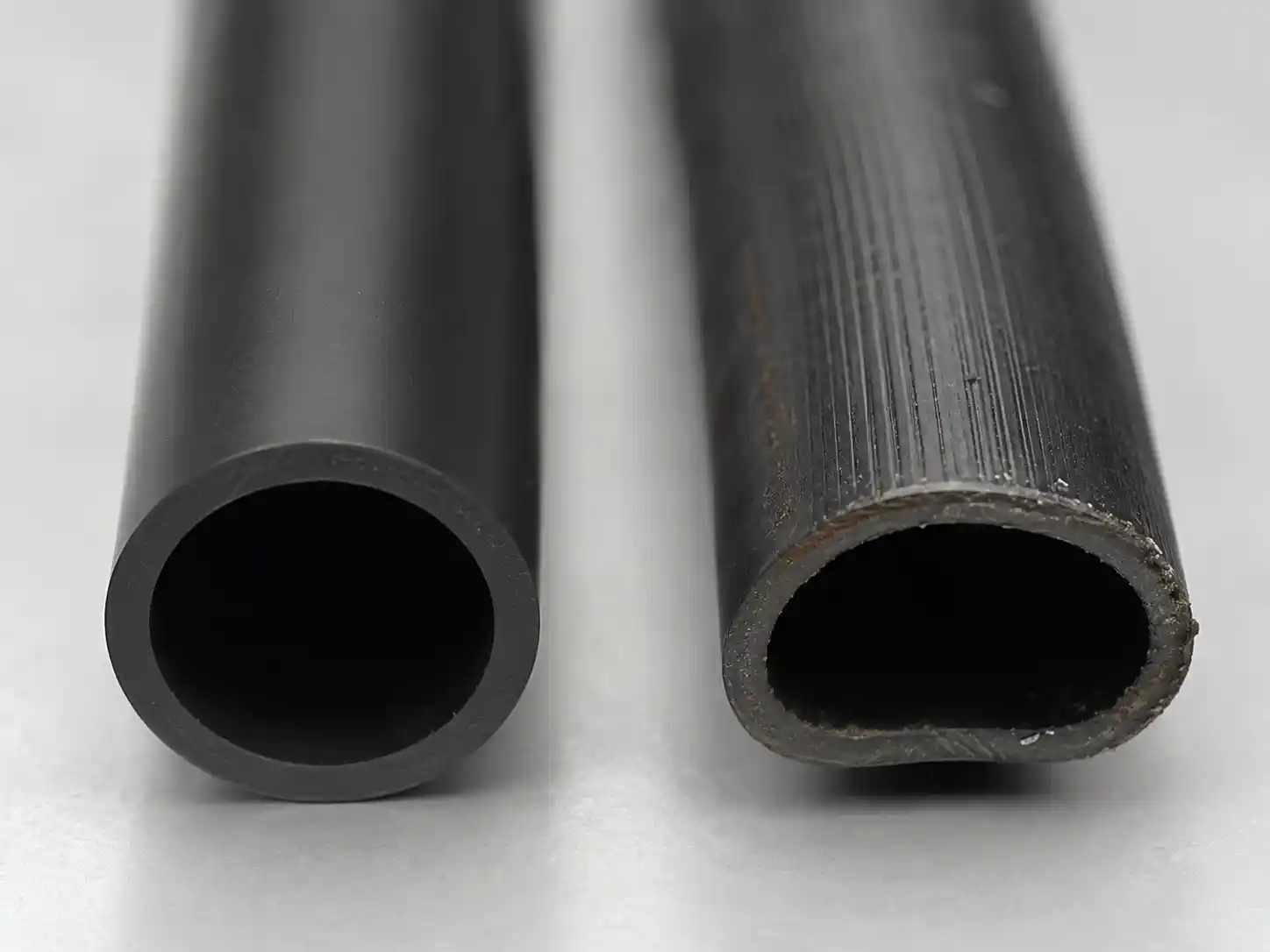

Nuair a dhéanann scriú níos faide damáiste don chábla

Léiríonn an fad iomarcach ar dtús mar theocht leá, agus i gcás easbhrúite cábla is saincheist sonraíochta an táirge í teocht leá, ní ceist chompord:

• Díghrádú agus athrú dathasa sheath, le caillteanas friotaíocht crack strus comhshaoil ​​i Corpoideachas.
• Teip bhreiseáin- Tá feidhmíocht cobhsaithe UV agus lasair-ag brath ar an gcomhdhúil nach bhfuil cócaráilte ar an mbealach go dtí an dísle.
• Pláta-amachar an talamh croscheann agus bás, a thagann chun bheith ina línte dísle, lochtanna dromchla agus sruth trastomhais thar reáchtáil táirgeachta fada.
• Cailliúint neart leáag an laghdú-anuas, ag cruthú ubhagán agus ecentricity balla nach mbeidh aon choigeartú uirlisí ceartú go hiomlán.
• EFL agus sruth crapadhar an líne feadán scaoilte, toisc go ndearnadh an fhuinneog fuaraithe a dhearadh timpeall teocht leá nach bhfuil tú ag seachadadh a thuilleadh.

Nuair is í an teocht leá an srian ceangailteach, stopann an t-aschur arna thomhas ag an dísle rud a chiallaíonn - cén áitbairille agus rialú teochta leástopann sé a bheith ina shocrú ar phainéal agus a thiocfaidh chun bheith ina teorainn ionsuite sa mheaisín a cheannaigh tú.

Is fiú dhá mheicníocht a ainmniú go sainráite:

• Is féidir le cuid trasdula ró-fhada moill a chur ar leá seachas é a luathú.Ar pholailifín atá éasca le leá, má scaiptear comhbhrú thar an iomarca trastomhais, déantar an leaba soladach a chomhbhrú freisin de réir a chéile, déanann sé an scannán leá a thiús agus íslíonn sé an ráta lomadh a spreagann leá, rud a chríochnaíonn le bristeadh leaba soladach uaireanta. Tá an iarmhairt réadúil ach braitheann an chéimseata - - áitíonn sé an fad leá a mheaitseáil leis an roisín, ní le haghaidh scriúnna gearra go ginearálta.
• D'athraigh caidéil leá an argóint brú.I gcás ina láimhseálann caidéal fearas brú cinn agus smúdála aschuir, ní gá don scriú brú urscaoilte a thógáil leis féin a thuilleadh, agus éiríonn alt méadraithe fada i bhfad níos lú luachmhar.

Conas L/D a roghnú le haghaidh easbhrúiteoir cábla

1. Tosaigh ó luas líne agus céimseata ciseal.Iarmhairt an chábla is ea aschur i kg/h, ní sprioc a roghnaíonn tú. Trastomhas méid agus tiomáint chuige sin, ansin pléigh an fad.
2. Tréithriú an cumaisc.Slaodacht ag rátaí lomadh próisis, méid tanaithe lomadh, luchtú líontóirí, criostalacht, dlús toirte agus thar aon rud eile, an uasteorainn leá teochta. Foilsíonn soláthraithe roisín é seo, agus luann roinnt acu íosmhéid L/D go hiomlán, mar a dhéanann Arkema ina chuidtreoirlínte próiseála sreinge agus cábla.
3. Tabhair an crosfhocal isteach sa chomhrá.Cinneann cineál uirlisithe, dísle agus cóimheas tarraingthe síos cé mhéad fad méadraithe atá úsáideach i ndáiríre.
4. Déan cinneadh ar thriomú in aghaidh scaoilte.Más gá don stáisiún aeráil, cuir thart ar 4–6D leis agus -scrúdú a dhéanamh arís ar an gcostas iomlán.
5. Seiceáil cén scaipeadh a theastaíonn ón gciseal.D’fhéadfadh go n-iarrfadh carbón dubh, lasair-retardants agus pacáistí UV bacainn nó próifíl mheasctha seachas fad amh.
6. Fiafraigh cé chomh minic a athróidh an comhdhúil.Is féidir líne clúdú tiomnaithe a uasmhéadú go docht; líne ag rith PE i mbliana agus LSZH seo chugainn ag baint tairbhe as solúbthacht, agus is é sin an argóint dlisteanach le haghaidh scriú níos faide.
7. Deimhnigh ar an meaisín.Triail ag luas na líne táirgeachta agus tomhais teocht leá, brú cinn, ualach mótair, trastomhas agus ubhagán - agus ar fheadán scaoilte, EFL - sula sínítear as.

Comharthaí go bhfuil fad an scriú mícheart

Ró-fhada don phróiseas:

• Leáigh an teocht go maith os cionn an phointe socraithe ag gnáthluas líne, agus criosanna bairille i bhfuarú ar feadh an chuid is mó den rith.
• Dídhathanna, glóthacha nó pláta-a théann in olcas leis an am cónaithe, go háirithe tar éis stad líne.
• EFL nó postáil-crapadh easbhrúite ag imeacht ón oideas gan aon athrú ar an umar fuaraithe.
• Ovality nó sagging ag tarraingt anuas a fheabhsaíonn nuair a laghdaítear luas scriú.

Ró-ghearr don phróiseas:

• Cáithníní gan leá, glóthacha nó scaipeadh carbóin dubh lag sa truaill.
• Brú agus surging aschuir, le feiceáil mar athrú trastomhas síos fad an druma.
• Ní féidir teacht ar bhrú an chinn gan an scriú a rith níos tapúla ná mar a fhulaingíonn an cumaisc.
• Athrú tiús bhalla nach bhfreagraíonn d’uirlisiú, d’fholús nó do choigeartú luais líne.

Forluíonn na hairíonna seo le próifíl scriú, uirlisiú croscheann agus lochtanna próifíle teochta, mar sin deimhnigh an diagnóis sula gcuirtear an meaisín i gcrích go bhfuil an fad mícheart.
