Úsáideann cábla snáthoptaice croí-sliotán croí-struchtúr eitrithe chun snáithíní optúla aonair, cuachta snáithíní, nó ribíní a eagrú agus a chosaint. In ionad na snáithíní a chur taobh istigh d’fheadáin scaoilte ar leith, suitear na snáithíní i sliotáin déanta timpeall ar chroí sorcóireach a chuimsíonn ball neart lárnach miotalach nó neamh-mhiotalach de ghnáth. Is féidir leis an tógáil seo pacáiste meicniúil láidir a sholáthar d’fheidhmchláir líonra duchacha, tolláin, dhíreacha adhlactha agus ar ard-chomhaireamh líonra nuair a mheaitseáiltear dearadh an chábla leis na coinníollacha suiteála.
Aithnítear an bunchoincheap slotáilte iITU-T L.100 le haghaidh cáblaí snáithíní optúla duchta agus tolláinagusITU-T L.101 le haghaidh cáblaí snáithíní optúla curtha go díreach. Déanann an dá cheann cur síos ar shnáithíní optúla nó ar ribíní snáithíní atá suite i sliotáin héiliciúla nó droim ar ais (SZ) ar chroílár sorcóireach, le ball neart lárnach de ghnáth.
Cad is Cábla Snáithín snáthoptaice Croí Slotted ann?

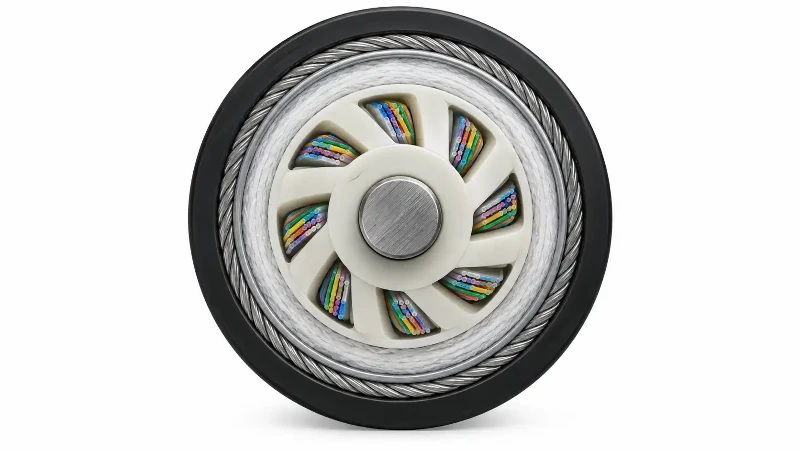

I gcábla croí sliotáin, de ghnáth táirgtear an croí ó ábhar oiriúnach polaiméire agus foirmítear é le sliotáin helical nó SZ atá ag dul chun cinn go fadaimseartha. Leagtar snáithíní optúla, cuachtaí snáithíní, nó ribíní isteach sna sliotáin seo. Cuidíonn an geoiméadracht groove na snáithíní a choinneáil i suíomhanna sainithe agus spás á sholáthar le haghaidh ró-fhad snáithíní rialaithe agus gluaiseachtaí coibhneasta beaga taobh istigh den chábla.
Murab ionann agus afeadán scaoilte cábla snáthoptaice, níl na snáithíní cosanta go príomha ag feadáin mhaoláin aonair. Ina áit sin, déantar an croí slotted féin mar chuid mhór de struchtúr meicniúil inmheánach an chábla. Ag brath ar an bhfeidhmchlár, féadfaidh an cábla iomlán ábhair bhlocála uisce, gnéithe láidreachta, téipeanna, armúr agus truaill sheachtracha amháin nó níos mó a áireamh sa chábla iomlán.
Maidir le dearaí atá bunaithe ar ribíní, is féidir leis na sliotáin ribíní iomadúla snáithíní a chur san áireamh agus tacú le tógálacha comhairimh arda. Is sampla tipiciúil táirge acroíchábla sliotáin ribín.

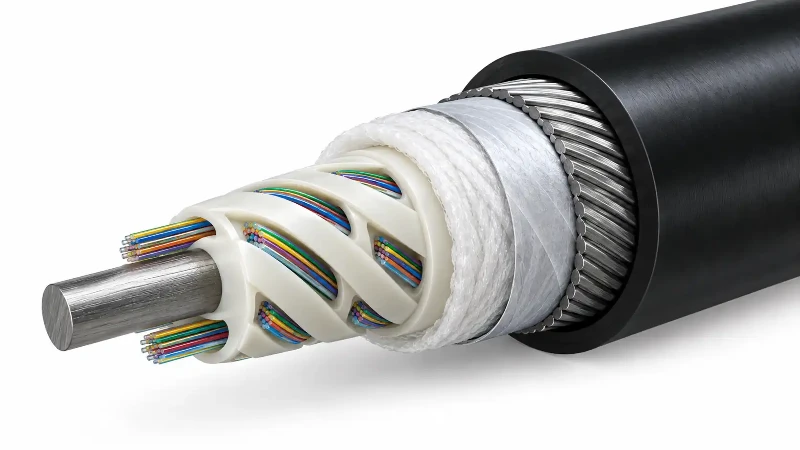

Conas a Fhoirgtear Croíchábla Slotted
- Ball neart lárnach:miotalach nó neamh-mhiotalacha de ghnáth, ag cuidiú leis an gcábla ualaí teanntachta a sheasamh agus cobhsaíocht struchtúrach a chothabháil.
- Croílár polaiméire sliotán:croí sorcóireach déanta le sliotáin helical nó SZ. Braitheann an t-ábhar cruinn, na toisí, agus céimseata sliotán ar dhearadh an chábla.
- Snáithíní optúla nó ribíní:suite go díreach sna sliotáin seachas taobh istigh d'fheadáin scaoilte ar leith.
- Uisce-ábhar a bhacadh:féadfar snátha, téipeanna, comhdhúile, nó ábhair eile a úsáid chun imirce fadaimseartha uisce a theorannú.
- Sraitheanna cosanta:roghnaítear truaill, armúr agus gnéithe cosanta eile de réir riachtanais duchta, tollán, adhlactha díreach nó eile.
Ní riachtanas bunúsach é armúr a úsáid i gcás gach croíchábla sliotánáilte. Braitheann friotaíocht crush, feidhmíocht teanntachta, trastomhas cábla, agus cosaint an chomhshaoil ar thógáil iomlán an chábla seachas ar an gcroí sliotán amháin.
Buntáistí Buntáistí a bhaineann le Cáblaí Snáithín snáthoptaice Croí Slotted
1. Cosaint Mheicniúil i gCoinne Brú Seachtrach
Cúis amháin le snáithíní a chur taobh istigh de shliotáin ná aistriú díreach brú seachtrach chuig na snáithíní optúla a laghdú. Déanann ITU-T L.100 agus L.101 araon cur síos ar an mbunsocrú sliotán sa chomhthéacs seo. I ndearadh praiticiúil cábla, oibríonn an croí slotted in éineacht leis an truaill, armúr nuair a úsáidtear, toisí cábla, agus gnéithe struchtúracha eile chun an fheidhmíocht crushing riachtanach a bhaint amach.
Fágann sé seo go bhfuil croí-thógáil sliotán ábhartha maidir le suiteálacha ina gcaithfear an luchtú meicniúil a rialú go cúramach, lena n-áirítear cinn áirithecábla snáthoptaice ductagus dearaí cábla faoi thalamh.
2. Fad Barrachas Snáithín Rialaithe agus Iompar Teochta
Is féidir croíchéimseata a dhearadh chun barrachas snáithíní rialaithe a choinneáil. Ligeann sé seo gluaiseacht choibhneasta theoranta idir na snáithíní agus an struchtúr cábla mórthimpeall de réir mar a leathnaíonn an cábla, de réir a chéile, a chromadh nó a fhulaingíonn luchtú teanntachta. Is é an cuspóir dearaidh ná brú snáithíní agus micrea-lúbthachta a choinneáil laistigh de theorainneacha inghlactha.
Ní mór feidhmíocht teocht iarbhír a fhíorú don chábla sonrach trí thástáil. Ba cheart go dtiocfadh an raon teochta, na coinníollacha timthriallta, an t-athrú tanúcháin, agus na critéir glactha ón tsonraíocht is infheidhme nó ón tuarascáil tástála táirge seachas ón gcatagóir cábla amháin. Le haghaidh forbhreathnú níos leithne ar mhodhanna cáilíochta, féachtástáil cábla snáthoptaice.
3. Acmhainn Áirimh Ard-Snáithín
Is féidir le croí-dhearaí ribínbhunaithe-bunaithe{-bunáirimh snáithíní a bhaint amach laistigh de thrasghearradh cábla sách dlúth. Tá an buntáiste dlúis ábhartha go háirithe nuair a úsáidtear teicneolaíocht ribín solúbtha nó in-rollta, céimseata sliotán optamaithe, agus snáithíní le trastomhas níos lú.
Mar sin féin, níor cheart déileáil le dlús ard snáithín mar airí uathoibríoch de gach croíchábla sliotánáilte. Bíonn tionchar ag trastomhas snáithíní, formáid ribín, toisí sliotán, fad snáithíní iomarcacha, armúr agus dearadh truaill ar thrastomhas deiridh an chábla. Sa chás go dteastaíonn ailtireachtaí comhleá ard-mhaise, raon níos leithne decábla snáthoptaice ribínba cheart dearaí a chur san áireamh freisin.
4. Uisce Comhtháite-Roghanna Cosc
Is féidir-uisce atá blocála snátha, téipeanna, comhdhúile, nó ábhair eile a ionchorprú sna sliotáin nó sna sraitheanna cáblaí máguaird. Is é an cuspóir ná teorainn a chur le treá uisce fadaimseartha agus cosc a chur ar imirce taise feadh chroí an chábla. Ba cheart an córas blocála uisce beacht a roghnú agus a thástáil de réir shonraíocht an chábla agus na timpeallachta suiteála.
Teorainneacha agus Trádála Innealtóireachta-Míchumas
Ní hé an croíchábla sliotán-an rogha is fearr go huathoibríoch do gach líonra optúil. Braitheann a luach ar chomhaireamh snáithíní, modh suiteála, riachtanais mheicniúla, straitéis rochtana, modh splicing, cumas déantúsaíochta, agus costas iomlán an tionscadail.
- Déantúsaíocht níos speisialaithe:teastaíonn próisis táirgthe rialaithe chun céimseata sliotán, fad barrachais snáithíní, agus cobhsaíocht croí-thoiseach a choinneáil.
- Is féidir le costas an táirge a bheith níos airde:d’fhéadfadh go gcosnódh roinnt dearaí lárnacha ardchosanta nó ardchosanta níos mó ná tógálacha feadáin níos scaoilte, cé go mbraitheann costas soláthair iarbhír ar shonraíocht agus ar mhéid.
- Ní hionann rochtain agus ullmhúchán agus cábla feadáin scaoilte:teastaíonn na huirlisí agus na nósanna imeachta cearta stripping ó theicneoirí chun damáiste a dhéanamh do shnáithíní sna sliotáin.
- Tá an fheidhmíocht-sonrach don dearadh:ní mór crush, teanntachta, teocht, blocáil uisce, agus feidhmíocht lúbthachta a sheiceáil i gcoinne shonraíocht an táirge iarbhír.

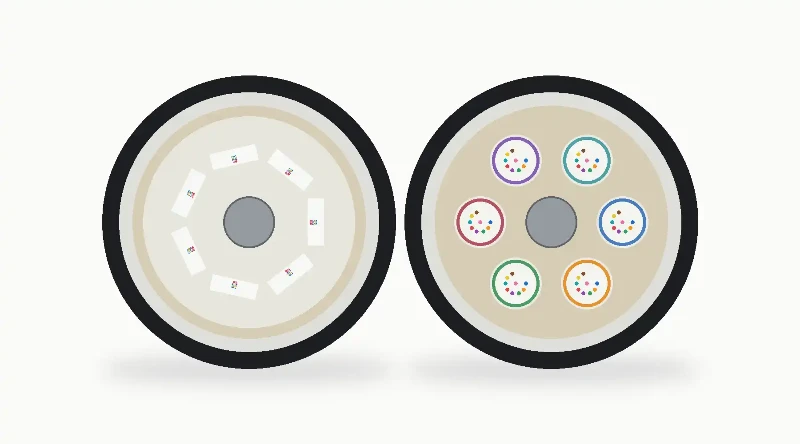

Cábla Croí Slotted vs Cábla Tube Loose
| Pointe Comparáide | Croíchábla Slotted | Cábla Tube Scaoilte |
|---|---|---|
| Socrú snáithín | Cuirtear snáithíní, cuachtaí, nó ribíní i sliotáin i gcroílár lárnach. | Cuirtear snáithíní nó ribíní taobh istigh d'fheadáin maolánacha. |
| Príomhchoincheap cosanta inmheánach | Cuidíonn an croí eitrithe le snáithíní a eagrú agus teorainn a chur le brú díreach seachtrach orthu. | Soláthraíonn feadáin mhaoláin spás a leithlisíonn snáithíní ó strus seachtrach. |
| Poitéinseal comhairimh snáithín ard | Oireann go maith do roinnt dearaí ardáirimh atá bunaithe ar ribín beag. | Ar fáil freisin i-dearaí comhairimh ard, ach braitheann méid agus dlús an chábla ar chumraíocht an fheadáin agus an tsnáithín. |
| Splicing | Is féidir le leaganacha ribín tacú le splicing comhleá mais. | Is féidir splicing snáithín singil nó ribín a úsáid ag brath ar dhearadh an chábla. |
| Rochtain lár-réise | Ag brath go mór ar dhearadh sliotán agus modh ullmhúcháin cábla. | Is féidir le dearadh feadáin shnáithe SZ rochtain áisiúil lár-réise a thairiscint. |
| Castacht déantúsaíochta | Éilíonn rialú cruinn ar chéimseata sliotán agus socrúchán snáithíní. | Úsáideann sé próisis easbhrúite feadáin agus snáitheála feadáin bunaithe. |
| An loighic roghnúcháin tipiciúil | Smaoinigh nuair a thugann dlús ribín dlúth, croíchosaint sliotáin, nó sainspriocanna dearaidh meicniúla údar leis an tógáil. | Is minic a roghnaítear é mar -ailtireacht ilfheidhmeach ghinearálta chábla lasmuigh. |
Go praiticiúil, ba cheart go mbeadh an rogha bunaithe ar shonraíocht tionscadail seachas ar bhuntáiste aonair a éilítear. Ba cheart do dhearthóir líonra comhaireamh snáithíní, trastomhas cábla riachtanach, rátálacha brú agus teanntachta, teocht oibriúcháin, riachtanais treá uisce, sreabhadh oibre splicing, riachtanais rochtana lár-réise, modh suiteála, agus costas saolré a chur i gcomparáid.

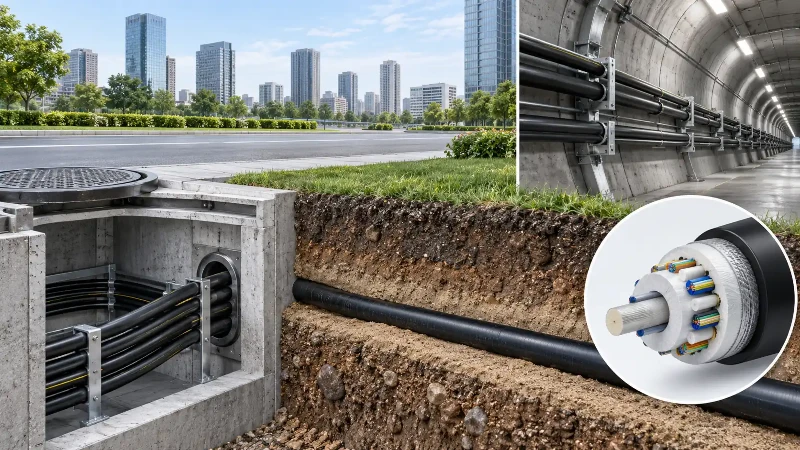

Feidhmchláir tipiciúla
cnámh droma agus Líonraí Cathrach
Is féidir croícháblaí sliotán a úsáid i líonraí cnámh droma ard-acmhainne agus i líonraí tarchurtha cathracha áit a bhfuil cosaint mheicniúil, bainistíocht cobhsaí snáithíní, nó cumraíochtaí ribín ard-chuntais tábhachtach. Tá siad ábhartha go háirithe nuair a bhíonn spás na duchtanna teoranta agus is féidir leis an gcábla roghnaithe an t-áireamh snáithín riachtanach a sholáthar laistigh den chosán atá ar fáil.
Suiteálacha Duchtanna agus Tollán
Clúdaíonn ITU-T L.100 cáblaí snáithíní optúla a shuiteálann trí mhodhanna tarraingthe i bhfeidhmeanna duchta agus tolláin agus folaíonn sé croí sliotán mar cheann de na heilimintí cábla aitheanta. I gcás na dtionscadal seo, ba cheart go mbreithneodh roghnú cáblaí teannas a tharraingt, ga lúbthachta, ualaí brúite, treá uisce, agus coinníollacha suiteála tolláin -.
Díreach-Líonraí Adhlactha
Áiríonn ITU-T L.101 tógáil croí-sliotán le haghaidh cáblaí snáithíní optúla atá curtha go díreach. Nochtann adhlacadh díreach cábla do bhrú ithreach agus ualaí meicniúla agus comhshaoil eile gan cosaint ducht, mar sin ní mór an tógáil cábla iomlán a dhearadh agus a bheith cáilithe do choinníollacha an láithreáin. Le haghaidh roghanna imscartha gaolmhara, féachdíreach-cábla snáthoptaice a adhlacadh.
Breithnithe Suiteáil agus Láimhseáil
- Bain úsáid as uirlisí stripping agus oscailte atá oiriúnach do dhearadh an chábla, agus déan doimhneacht gearrtha a rialú go cúramach.
- Ná glac leis gur féidir an balla sliotán a ghearradh go domhain gan riosca; féadfaidh snáithíní luí in aice leis an limistéar oscailte.
- Lean ga lúbthachta íosta sonraithe an mhonaróra le linn suiteála agus splicing.
- Coinnigh an suiteáil ag tarraingt teannas laistigh de theorainn rátáilte an chábla.
- I gcás tionscadal díreach atá curtha faoi thalamh nó faoi ualach ard, fíoraigh riachtanais bhrúite, imbhuailte, treá uisce, teochta agus teanntachta roimh an tsuiteáil.
- Maidir le dearaí ribín, deimhnigh an nós imeachta maidir le sainaithint ribín agus mais-splicing comhleá roimh ullmhú an réimse.
Cathain a Roghnaítear Croíchábla Slotted?
Is fiú machnamh a dhéanamh ar chroíchábla snáthoptaice sliotáin nuair a éilíonn an tionscadal teaglaim de chomhaireamh ard snáithíní, de chéimseata dlúthcháblaí, d’eagrú láidir snáithíní, agus de chosaint mheicniúil a oireann do thimpeallachtaí duchta, tolláin nó díreach adhlactha. Níl sé chomh húsáideach an tógáil a roghnú ach toisc go gcuirtear síos air mar "iontaofacht ard." Is é an cur chuige níos fearr ná rátálacha tástála agus gnéithe suiteála an chábla a mheaitseáil leis na coinníollacha bealaigh iarbhír.
Le haghaidh soláthair, sonraigh an comhaireamh snáithín riachtanach, cineál snáithíní, formáid ribín más infheidhme, trastomhas seachtrach an chábla, rátáil teanntachta, rátáil crush, raon teochta oibriúcháin agus suiteála, riachtanas treá uisce, ga lúbtha, cumraíocht sheath nó armúr, agus caighdeáin tástála infheidhme. Is riachtanas innealtóireachta infhíoraithe é tosaíocht struchtúrach ghinearálta.
CCanna
Cad é croí-chábla snáthoptaice slotted?
Is cábla optúil é ina bhfuil snáithíní aonair, cuachtaí snáithíní, nó ribíní snáithíní suite i sliotáin helical nó SZ a fhoirmítear i gcroí sorcóireach, de ghnáth timpeall ar bhall láidre miotail lárnach nó neamh-mhiotalacha.
Cad a chiallaíonn SZ slotted core?
Tagraíonn SZ do snáitheáil aisiompaithe-. In ionad a bheith ag rith go leanúnach i dtreo amháin helical, déanann an cosán sliotán treo a aisiompú go tréimhsiúil. Aithnítear an tógáil seo i moltaí ITU-T do cháblaí snáithíní optúla.
An bhfuil croíchábla sliotáin oiriúnach le haghaidh adhlactha díreach?
Is féidir é a bheith. ITU-Cuimsíonn T L.101 croí sliotánaithe mar eilimint chábla aitheanta do cháblaí snáithíní optúla curtha go díreach. Braitheann oiriúnacht fós ar an tógáil cábla iomlán agus cibé an gcomhlíonann a rátálacha meicniúla agus comhshaoil sonraíocht an tionscadail.
An bhfuil gach croíchábla sliotán armúrtha?
Déanann croí sliotán cur síos ar shocrú inmheánach an chroí, ní ar chumraíocht armúrtha éigeantach. Athraíonn armúr, tiús truaill, córas blocála uisce, agus sraitheanna cosanta eile de réir táirge agus feidhme.
An bhfuil croí sliotáin i gcónaí níos dlúithe ná feadán scaoilte?
Is féidir le dearadh croí-sliotán ribín nua-aimseartha dlús snáithíní an-ard a bhaint amach, ach braitheann an dlús deiridh ar thrastomhas an tsnáithín, dearadh ribín, céimseata sliotán, ró-fhad snáithíní, sraitheanna cosanta, agus trastomhas seachtrach an chábla. Tá sé níos úsáidí comparáidí a dhéanamh idir táirge díreach agus táirge ná toimhde ar fud na catagóire.
Cad é an príomhdhifríocht idir croí slotted agus cábla feadán scaoilte?
Is é an príomh-difríocht ná conas a dhéantar na snáithíní a eagrú agus a chosaint taobh istigh den chábla. Cuireann dearaí lárnacha sliotáin snáithíní nó ribíní in eiteanna laistigh de chroílár lárnach, agus cuireann dearaí feadáin scaoilte iad laistigh d’fheadáin mhaoláin polaiméire le spás inmheánach le haghaidh aonrú brú.
Conclúid
Is ailtireacht chruthaithe chábla optúil í an croí-thógáil sliotán d'fheidhmchláir a dteastaíonn socrú snáithíní rialaithe, cosaint mheicniúil, agus comhairimh snáithíní a d'fhéadfadh a bheith ard. Is é a luach innealtóireachta is láidre nuair a roghnaítear an dearadh cábla iomlán i gcoinne riachtanais intomhaiste cosúil le friotaíocht crush, feidhmíocht teanntachta, iompar teochta, treá uisce, trastomhas cábla, modh splicing, agus timpeallacht suiteála. I gcás naisc chumarsáide criticiúla, is mó brí na saintréithe fíoraithe sin ná na héilimh ghinearálta faoi fheidhmíocht “níos fearr”.
