Caighdeáin theicniúla táirge:

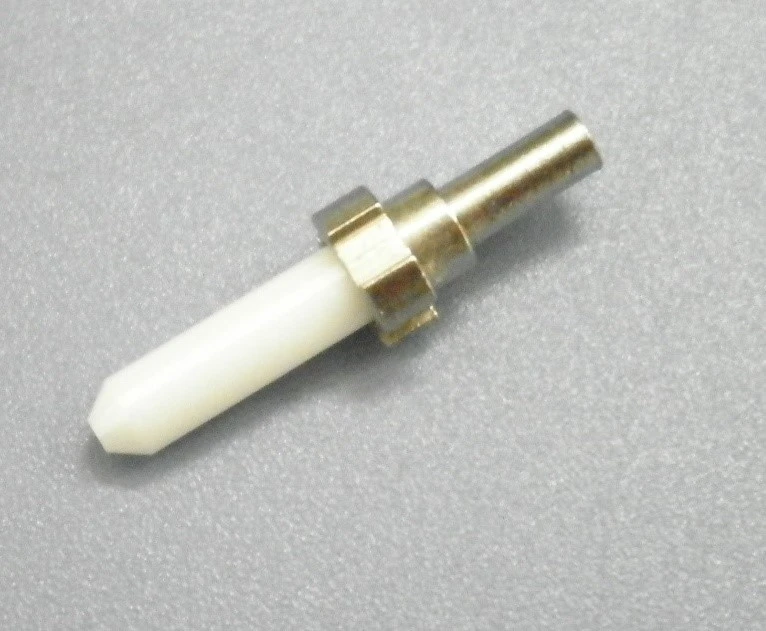

Ábhar isteach: Déanta as púdar zirconia ZrO2, le dath bán teimhneach a chomhlíonann caighdeáin RoHS.
Comhdhéanamh ceimiceach:
|
ZrO2(Wt%) |
≈94.3 |
|
Y2O3(Wt%) |
5.40±0.20 |
|
A12O2(Wt%) |
0.25±0.05 |
|
SiO2(Wt%) |
Níos lú ná nó cothrom le 0.03 |
|
Na2O(Wt%) |
Níos lú ná nó cothrom le 0.01 |
|
Fe2O3(Wt%) |
Níos lú ná nó cothrom le 0.01 |
Sonraíochtaí breiseán, cineálacha, agus riachtanais mhéide:
Aicmiú sonraíochta breiseán traidisiúnta (aicmiú sonraíochta samhla)
|
Cineál SC |
SC/SM/PC SC/MM/PC SC/SM/APC |
|
|
Cineál LC |
LC/SM LC/MM |
|
Ceanglais theicniúla:
Cineál SC
|
Mír an Tionscadail |
Aonad |
Sonraíocht |
|
|
SM |
MM |
||
|
Trastomhas seachtrach |
mm |
Φ2.4990±0.0005 |
|
|
Concentricity |
mm |
Níos lú ná nó cothrom le 0.0014 |
Níos lú ná nó cothrom le 0.004 |
|
Trastomhas Istigh |
mm |
Φ0.125~Φ0.126 |
Φ0.127~Φ0.130 |
|
Cuma Endface |
/ |
Roundness agus cuma cáilithe |
|
|
Fad |
mm |
10.50±0.05 |
|
Cineál LC
|
Mír an Tionscadail |
Aonad |
Sonraíocht |
|
|
SM |
MM |
||
|
Trastomhas seachtrach |
mm |
Φ1.2490±0.0005 |
|
|
Concentricity |
mm |
Níos lú ná nó cothrom le 0.0014 |
Níos lú ná nó cothrom le 0.004 |
|
Trastomhas Istigh |
mm |
Φ0.125~Φ0.126 |
Φ0.127~Φ0.130 |
|
Cuma Endface |
/ |
Roundness agus cuma cáilithe |
|
|
Fad |
mm |
10.50±0.05 |
|
|
Trastomhas Endface |
mm |
Φ0.60+0.15/-0 |
|
|
Céim an chamfer tosaigh |
céime |
35 céim ±2.5 céim |
|
Sonraíochtaí láimhseáil eireaball
|
Cuir isteach sonraíochtaí |
Sonraíochtaí láimhseáil eireaball |
Fad protruding |
Sceitseáil Léarscáil |
Fórsa tarraingt amach |
|
SC/PC |
Cruach dhosmálta SUS303 nó copar nicilphlátáilte, leithead sliotán 1.5mm |
7.95+0.05/0 |
|
>50N |
|
SC/APC |
Cruach dhosmálta SUS303 nó copar nicilphlátáilte, leithead sliotán 1.35mm |
8.10+0.05/0 |
|
|
|
LC/PC |
Cruach dhosmálta SUS303 nó plating nicil copair |
4.95+0.05/0 |
|
|
|
LC/APC |
5.10+0.05/0 |
|
||
|
ST/PC |
7.95+0.05/0 |
|
